石家庄利鼎电子材料有限公司
LD-701标准型预浸料专用环氧树脂
利鼎LD-701标准型预浸料专用环氧树脂为高透明环氧树脂体系，制品外观漂亮，无白点，应用于外观和性能要求比较高的制品领域。LD-701树脂的流动性和黏性都很适合预浸料工艺，并且随温度的变化，其使用特性（粘度和柔软度）差异小。该树脂在常温下可以保存四周，在-18℃下可保存一年。
本公司可根据用户要求，个性化定制产品。
一、产品特点
1. 固化物透明性优，无白点；
2. 树脂流动性佳；
3. 热熔树脂无溶剂：工作环境优；产品气孔少，性能佳；
4. 预浸料操作性佳：良好的粘度、黏性和柔软性；
5. 贮存期长：环境温度25℃，环境湿度不高于65%时，可存放 4 周左右。
二、推荐应用工艺及应用产品
模压成型工艺 （吹气热压成型, 热压罐成型，热压台成型）: 汽车外观件等
三、产品主要技术指标
| 项目 | 粘度 | | |
|---|
| (mPa. s @70℃) | 粘度 | | |
| (mPa. s @80℃) | 流动性 | | |
| LD-701 | 16500-22500 | 7000-9000 | 适度 |
| 100℃ | 35 |
|---|
| 110℃ | 20 |
| 120℃ | 14 |
| 130℃ | 10 |
| 140℃ | 9 |
| 150℃ | 8 |
| 测试项目 | 测试方法 | 单位 | LD-701 |
|---|
| 拉伸强度 | GB/T 2567 | MPa | |
| (psi) | 70 | | |
| 拉伸模量 | GB/T 2567 | MPa |
|---|
| (psi) | 3100 | |
| 断裂延伸率 | GB/T 2567 | % | 2. 9 |
|---|
| 弯曲强度 | GB/T 2567 | MPa | |
| (psi) | 139 | | |
| 弯曲模量 | GB/T 2567 | MPa |
|---|
| (psi) | 3254 | |
1. 粘度
2. 凝胶时间
(s @120℃)
3. DSC 凝胶时间
(min)

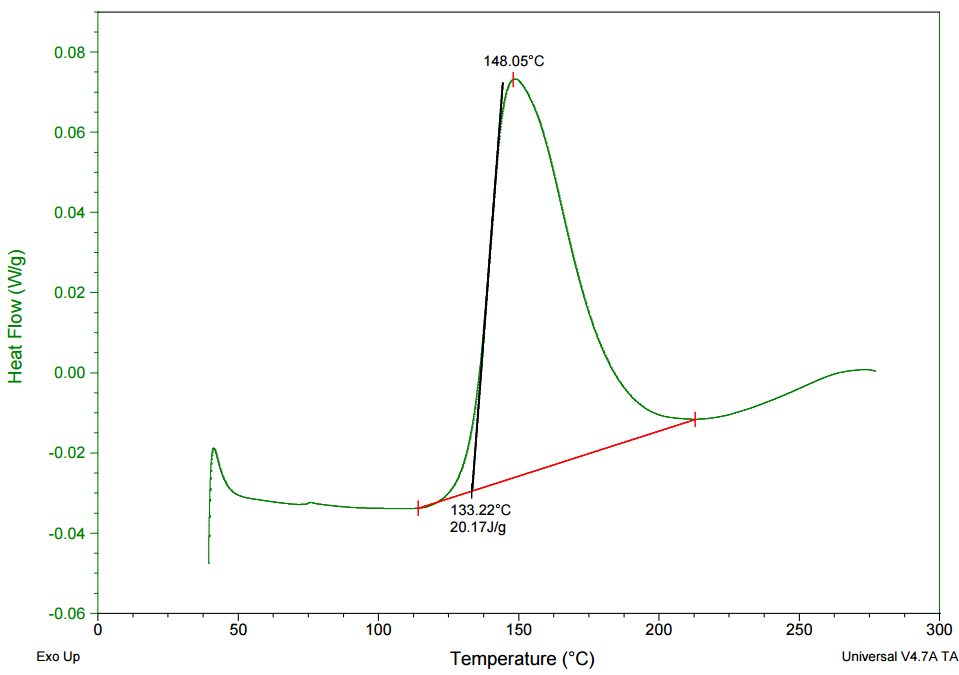

DSC 曲线（固化）
- 升温速率（10℃/分钟）

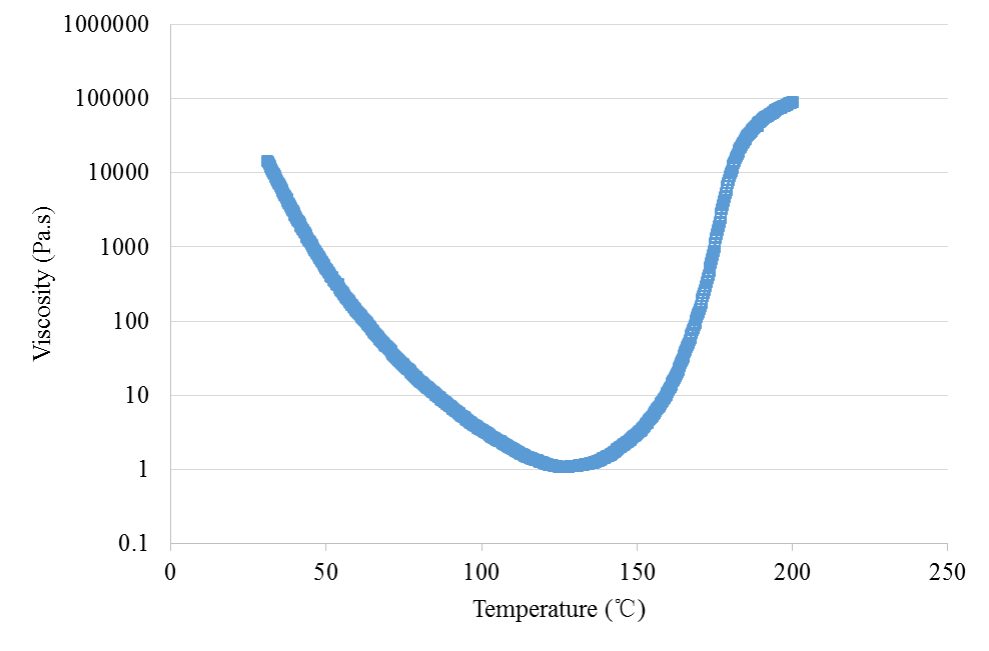

5. 粘度-温度曲线
- 升温速率（3℃/分钟）

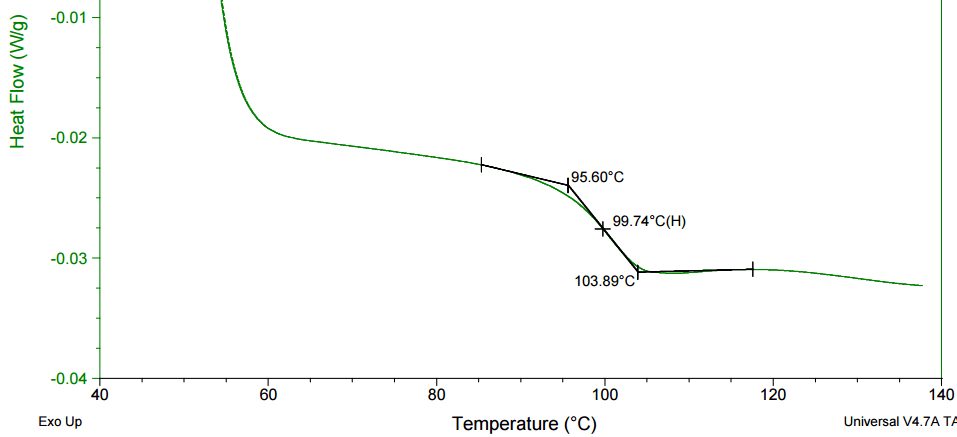

6. 玻璃转化温度（Tg）
- DSC (GB/T 19466. 2-2004):100℃
7. 树脂机械性能
(1. 0x 104)
(4. 5x 105)
(2. 0 x 104)
(4. 7 x 105)

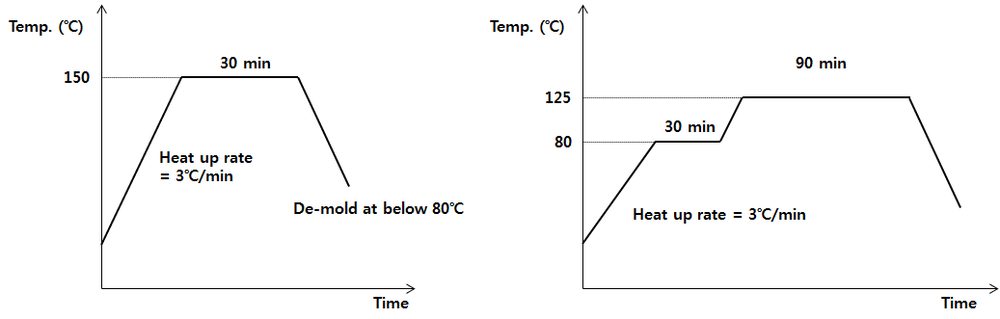

四、固化条件
1. 模压成型: 90 分钟 ～ 30 分钟(120 ～ 150℃)
2. 卷管（高尔夫球杆，鱼竿）成型：30 分钟 80℃ + 90 分钟 125℃
备注：成型条件，按照产品的厚度，热传力，成型方法需要调整。
五、操作工艺
1. 熔化条件
- 烤箱温度 70℃-80℃，时间 30-80 分钟。
- 根据温度条件及树脂熔化量的不同，所需时间不一样。
2. 涂胶条件
- 温度在 73℃-80℃之间
- 涂胶量小时，可以适当提高温度。（获得更好的涂胶表面）
3. 含浸条件
- 温度在 80-100℃，含浸不充分时，需要适当提高温度。（实际使用需考虑生产速度及产品厚度，从中选取适当的条件）
- 注意树脂在 100℃以上的条件下容易固化。
- 依据纤维以及单位面积克重，调整张力、间隙、压力等条件。
六、包装运输储存
| 环境温度(℃) | 环境湿度 | 储存时间 |
|---|
| 25 | ≤65 | 4 周 |
| 0 | ≤65 | 3 个月 |
| 18 | - | 1 年 |
1、包装：20kg/桶。
2、树脂应存放在阴凉干燥处或冷库。从冷库拿出来之后， 打开聚乙烯密封袋之前，先需要将树脂放置到室内温度，从而防止冷凝。
3、产品为非危险品，但可燃，运输储存应远离火源，隔绝热源。
4、产品储存期
七、个人防护
1. 个人防护设备 保护性防渗手套，避免皮肤接触。
2. 呼吸防护 无需特殊防护。
3. 眼睛防护 建议使用化学防溅护目镜。
4. 身体防护 使用能阻挡本产品的保护衣物，视操作情况使用防护靴子、防护手套、防护衣服等物，洗眼器和紧急淋浴设备。
八、急救处理
1. 皮肤接触 以肥皂水和清水彻底冲洗受污部位 5 分钟或直到污染物除去。
2. 眼睛接触
1.提起眼睑，用流动清水或生理盐水冲洗眼睛 2 分钟或直到污染物除去。
2.立即就医。
3. 吸入
1.脱离现场至空气新鲜处。
2.若有不适症状立即就医。
产品图片
