产品介绍
石家庄利鼎电子材料有限公司
LD-708中温固化预浸料树脂
LD-708产品是中温固化高韧性环氧树脂体系，由自行合成的本征柔性环氧树脂和高温韧性环氧树脂复配而成。固化后树脂具有优异的韧性、耐冲击性和较高的耐热性，主要应用于航天航空、体育休闲等高抗冲复合材料构件。
一、产品特点
1、优异的韧性与耐冲击性能；
2、可控的流动性和浸润性；
3、良好的贴合性和铺覆性；

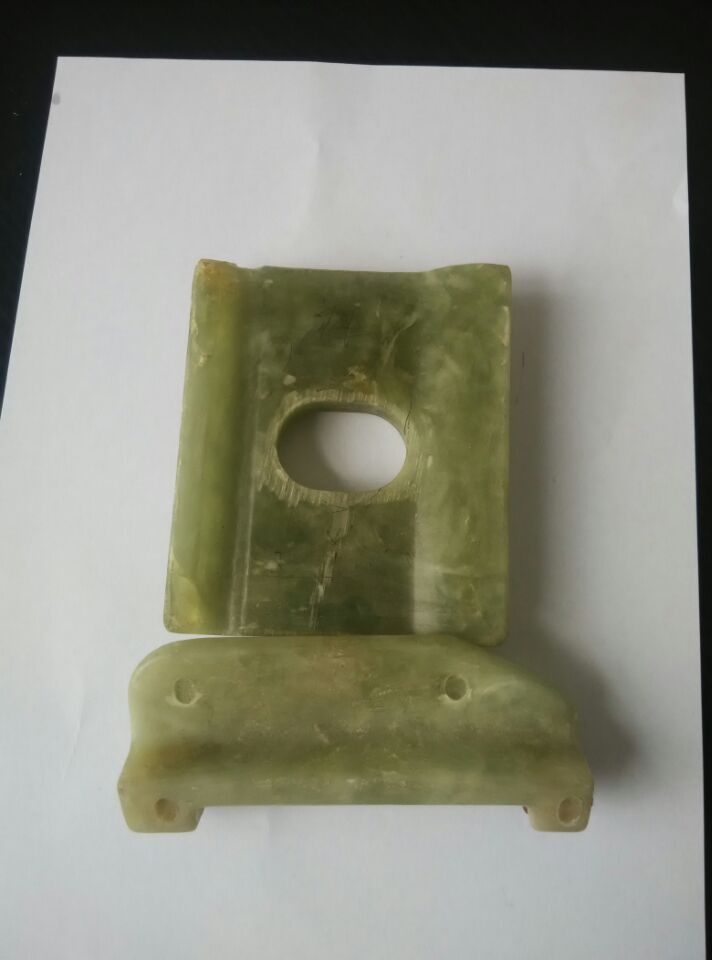

铁路轨距挡板模压产品（图2） 环氧垫片模压产品（图3）
二、产品主要技术指标
| 项目 | 条件 | 规格范围 |
|---|---|---|
| 凝胶时间 | 115℃ | 800-1100 s |
| 树脂粘度 | 75℃ | 15000-35000 cP |
| 存储期限 | 25℃ | 30天 |
| 存储期限 | -18℃ | 180天 |
| 项目 | 典型值 | 测试方法 |
|---|---|---|
| 拉伸强度 | 90 MPa | GB/T 2567 |
| 拉伸模量 | 2900 MPa | GB/T 2567 |
| 断裂伸长率 | 7.0 % | GB/T 2567 |
| 弯曲强度 | 140 MPa | GB/T 2567 |
| 弯曲模量 | 2800 MPa | GB/T 2567 |
| 玻璃化温度 | 161 ℃ | DMTA |
| 项目 | 单向预浸料 | ||
|---|---|---|---|
| 东丽 T700 | 斜纹预浸料 | ||
| 国产 T300 | 测试方法 | ||
| 拉伸强度 | 2200 MPa | 600 MPa | GB/T3354 |
| 拉伸模量 | 135 GPa | 60 GPa | GB/T3354 |
| 弯曲强度 | 2000 MPa | 900 MPa | GB/T3354 |
| 弯曲模量 | 125 GPa | 50 GPa | GB/T3354 |
| 层间剪切强度 | 85 MPa | 65 MPa | JC/T 773 |
1、树脂特性
2、固化树脂性能
3、复合材料性能
三、固化工艺
模压成型固化工艺
1. 室温→100 ℃，模具放入压机，保温 30 min；
2. 排气 3-5 次（≤1 MPa），加压至 6±1 MPa；
3. 100 ℃→125 ℃，125 ℃@1.5 h；
4. 卸压，自然冷却至 40 ℃。
附：升温速率推荐为 1 ℃/min，降温速率推荐为 1-2 ℃/min
真空袋成型固化工艺
1. 室温→100 ℃，开始抽真空；
2. 抽真空 30 min，100 ℃→125 ℃；
3. 125 ℃@1.5 h，停止抽真空，泄压；
4. 自然降温至 40 ℃。
附：升温速率推荐为 1 ℃/min，降温速率推荐为 1-2 ℃/min
四、操作工艺
1. 树脂应存放在阴凉干燥处或冷库。使用时，打开聚乙烯密封袋前，需要将树脂放置至室温，以防冷凝。
2. 树脂熔解时烘烤温度可依所需粘度进行调整，熔解时间建议在 40 min 以内，以保证树脂具有良好的流动性且不影响预浸料的使用寿命。
3. 涂胶温度建议 70-75 ℃；含浸温度建议 95-105 ℃，具体可依预浸料种类进行微调。

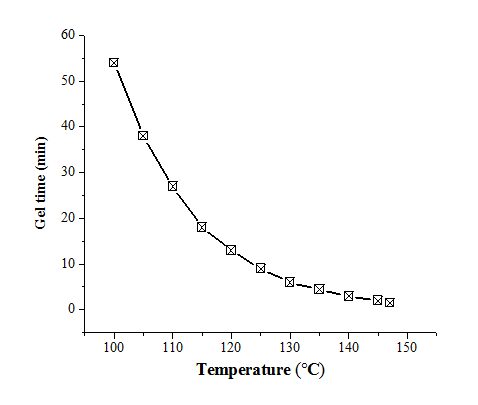

凝胶时间-温度曲线

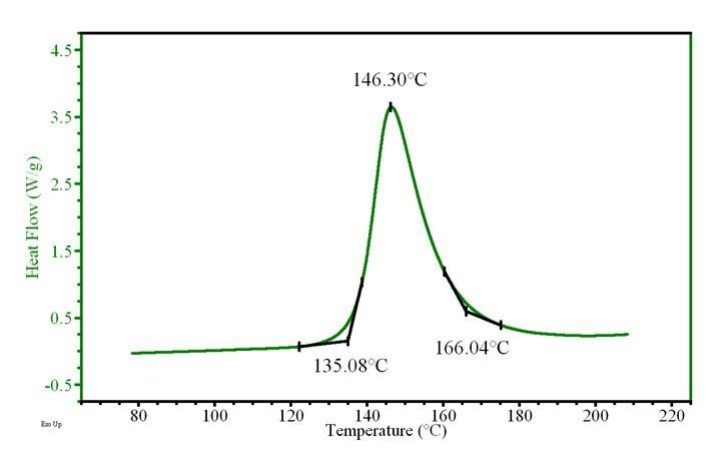

DSC 曲线

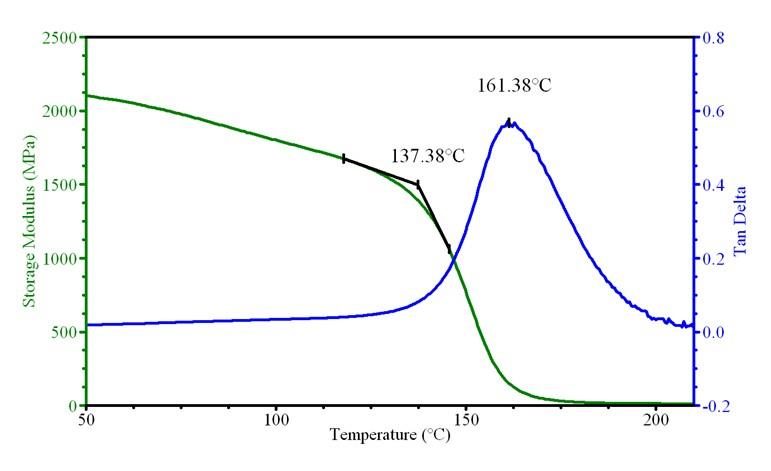

DMTA 曲线

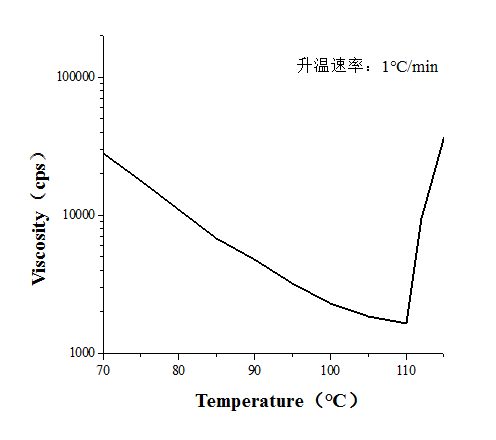

DHR 曲线
五、包装运输储存
每件净重20kg,产品为非危险品。
产品图片
