产品介绍
LD-3110 风电塔筒拼接胶
产品说明书
石家庄利鼎电子材料有限公司
一、产品概述
风电塔筒拼接胶（LD-3110）是一种双组分高触变性环氧树脂类膏状胶粘剂，专用于风电混凝土塔筒预制构件的胶接缝拼接。同时还可密封拼接缝，阻隔水和有害离子渗入，实现防水防锈。
二、应用领域
● 风电预应力混凝土塔筒预制管片水平缝/竖缝拼接
● 一般钢筋混凝土预制构件胶接缝拼接
● 采用架桥机进行桥梁预制节段拼装的胶接缝施工
● 构件表面缺陷修补
● 土木结构材料的自粘或互粘
三、产品特点
● 性能优异 — 高强度、高弹性模量、高触变性、粘接可靠
● 耐久性强 — 满足耐久性标准要求，韧性好，抗疲劳耐冲击
● 施工高效 — 胶接面无需严格处理，可潮湿面及低温环境施工
● 定制化性强 — 胶体颜色、操作时间等均可定制
四、性能指标
| 检测结果 | 单项评定 | ||||
|---|---|---|---|---|---|
| A级 | B级 | ||||
| 胶体性能 | 抗拉强度MPa | ≥30 | ≥25 | 41 | A级 |
| 受拉弹性模量MPa | ≥3.5×10³ | ≥3.5×10³ | 3.6×10³ | A级 | |
| 伸长率% | ≥1.3 | ≥1.0 | 1.3 | A级 | |
| 抗弯强度MPa | ≥45 | ≥35 | 57.3 | A级 | |
| 抗压强度MPa | ≥65 | ≥65 | 78.7 | A级 | |
| 粘接能力 | 拉伸抗剪强度标准值MPa | ≥15 | ≥12 | 16.8 | A级 |
| 钢-钢不均匀扯离强度MPa | ≥16 | ≥12 | 18.1 | A级 | |
| 钢-钢粘接抗拉强度kN/m | ≥33 | ≥25 | 34.2 | A级 | |
| 与混凝土的正拉粘接强度MPa | ≥2.5且为混凝土内聚破坏 | ≥2.5且为混凝土内聚破坏 | 4.5且为混凝土内聚破坏 | A级 |
| ≥99 | ≥99 | 99.6 | A级 |
|---|
项目名称
技术指标
不挥发物含量 （固体含量）%
五、施工工艺
1. 预制节段拼装前的准备工作
（1）应确认预制节段各部位尺寸偏差符合设计要求；
（2）宜用压缩空气对其各部位进行清扫；
（3）拼接胶及工具应准备齐全。
2. 预制节段试拼调整
（1）先进行初步对位，然后用仪器进行精调；
（2）试拼符合要求后，目测拼装缝隙宽度以便控制不同部位抹胶厚度；
（3）锁定拼装角度后，将吊装块平移30-50cm以便涂胶。
3. 拌合拼接胶
（1）根据拼接接触面的面积预估涂胶量；
（2）按照推荐的配胶比例称重A、B两组分；
（3）在洁净的容器中用胶料搅拌器搅拌至色泽完全均匀一致即可。
4. 预制节段拼接面表面涂胶
（1）对两个对接胶拼面同时采用刮铲涂刮拼接胶，厚度控制在1-2mm；
（2）涂刮胶时，要先上后下，方向一致及涂抹均匀；
（3）宜在50分钟内完成拼接面的涂刮。
5. 预制节段涂胶完成后的收尾工作
（1）待拼接段与已拼接段正式定位拼接后施加临时预应力；
（2）刮净拼接缝溢胶；
（3）等待固化后即可进行后续施工。
六、包装与贮存
● 本品包装规格为：双组份（A组分：20公斤/桶，B组分：10公斤/桶）。按重量比例为A:B=2:1
● 本品密封贮存在阴凉、干燥通风的环境中，保质期为12个月。
七、施工现场

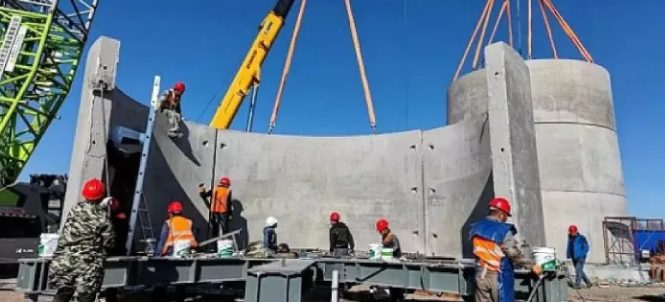

图1 塔筒拼接施工现场

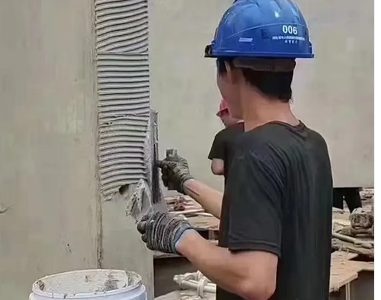

图2 塔筒拼接施工现场

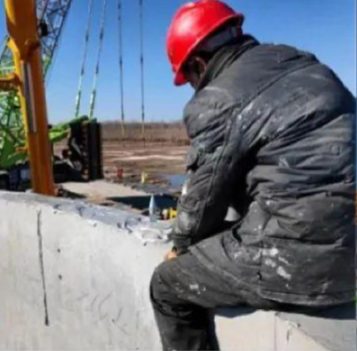

图3 塔筒拼接施工现场

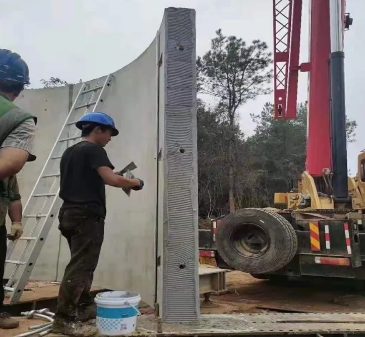

图4 塔筒拼接施工现场
————————————————————————————————————————
以上建议和数据仅供参考，鉴于应用环境等诸多因素，请预先试验确认其适用性。
产品图片
